安防监控系统CAD图纸在建筑智能化系统设计中的核心应用

随着现代建筑向着高效、安全、便捷的方向发展，建筑智能化系统已成为设计和建设的标准配置。其中，安防监控系统作为保障建筑安全与管理的核心子系统，其设计与集成至关重要。而计算机辅助设计（CAD）图纸，正是实现这一复杂系统精确设计、清晰表达和高效施工的关键载体与蓝图。

一、安防监控系统CAD图纸的设计内容与深度

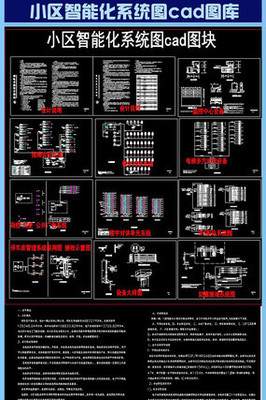

一套完整的安防监控系统CAD图纸，远不止简单的设备点位布置图。它应是一个包含多层次、多专业信息的系统工程图纸集，通常包括：

1. 系统图（原理图）：清晰展示整个安防监控系统的架构，包括前端摄像机、传输网络、存储设备、解码显示、管理平台等各个组成部分的逻辑关系、信号流向及供电方式。这是理解系统工作原理的顶层图纸。
2. 平面布置图：这是施工的核心依据。在建筑平面图的基础上，精确标注各类摄像机（如固定枪机、半球、球机、人脸识别等）、报警探测器、出入口控制设备、对讲设备、网络机柜、弱电井等所有前端和后端设备的具体安装位置、安装高度、视角范围（必要时以扇形标识）。同时需标明线缆的敷设路径、管槽规格及走向。
3. 安装大样图：对于复杂或特殊的安装点位（如高层立面、特殊结构吊顶、室外立杆），需提供详细的安装大样图，说明设备与建筑构件的固定方式、防水防雷措施等，确保施工的准确性与安全性。
4. 机房布置图：针对监控中心、弱电间，需绘制设备机柜的排列、控制台的位置、显示大屏的布局，以及空调、配电、接地等配套设施的规划，确保运行环境符合要求。
5. 管线综合图（与其它系统协调）：在智能化设计中，安防系统需与综合布线、楼宇自控、消防等系统共享桥架、管路。CAD图纸需进行管线综合设计，避免空间冲突，优化路由，保证建筑空间的整洁与美观。

二、CAD图纸在建筑智能化系统集成设计中的核心作用

1. 可视化设计与方案推演：在方案设计阶段，利用CAD工具可以快速在建筑图上布置设备，模拟监控覆盖范围（通过视角锥形图），评估是否存在盲区，从而优化设备选型和点位规划，使设计方案更加科学、直观。
2. 精确指导施工与预算：详细的CAD图纸是工程量统计的准确基础。施工方可以根据图纸精确计算所需线缆长度、管材、辅材及设备数量，编制精准的工程预算和采购计划，避免浪费和遗漏。
3. 实现多系统协同与避让：通过建筑信息模型（BIM）或二维CAD的图层管理功能，可以将安防、网络、空调、给排水等各专业图纸叠加，提前发现并解决管线、设备在空间位置上的冲突，是保障施工顺利进行、减少返工的关键。
4. 作为重要的工程文档：CAD图纸是设计意图的法定文件，是施工合同的重要组成部分。它也是后期系统维护、升级、扩展不可或缺的档案资料。清晰的图纸能极大方便运维人员定位设备、排查故障。
5. 促进标准化与规范化：使用CAD制图，可以建立企业或项目的标准图例、图层和制图规范，保证图纸风格的统一，提升设计效率和专业性。

三、设计流程与要点

一个规范的安防监控系统CAD图纸设计流程通常为：需求分析 → 初步方案与点位规划 → 与建筑/装饰图纸核对修正 → 绘制系统图与平面布置图 → 深化安装详图与管线综合图 → 图纸会审与修改 → 出图。

在设计过程中，需特别注意：

• 合规性：设计必须符合国家及行业的现行规范标准，如《安全防范工程技术标准》（GB 50348）、《民用闭路监视电视系统工程技术规范》（GB 50198）等。
• 前瞻性与扩展性：图纸设计应适度超前，考虑未来几年技术发展和功能扩容的需要，例如预留管槽容量、网络端口和机柜空间。
• 细节表达：设备编号、线缆标识、图例说明必须清晰完整，确保信息传递无歧义。

在建筑智能化系统工程中，高质量的安防监控系统CAD图纸不仅是连接设计构想与物理现实的桥梁，更是统筹项目资源、控制工程质量与成本、保障系统长期稳定运行的技术基石。它体现了设计者的专业水平与严谨态度，是建筑从“智能设计”迈向“智慧运营”不可或缺的第一步。随着BIM技术的普及，安防系统的三维可视化设计与协同将进一步提升图纸的深度与价值，推动建筑智能化迈向更高层次。
